Сегодня выдался удачный денёк!

За этот день (27.09.2017 г.) удалось сделать многое:

• Обновить испорченный инструмент.
• Вырыть яму.
• Пройти путь от бумажного шаблона до фанерного и изготовить пробную деталь.
• Сделать складной пол для верхнего этажа.

Для одного раза - это очень много. И времени на это ушло примерно 9 ч, считай обычный рабочий день.

Обновление инструмента

На днях пожог фрезу на 4 мм и сломал полотно лобзика! Хватит это терпеть!

В итоге теперь у нас новая фреза на 8 мм и новый электролобзик на 650 Вт с набором пилок Bosh. Болгарка на очереди.

Копание ямы

Эмпирическим путём установлено, что для откапывания ямки используя одну мишину силу за 1,5 ч можно вырыть 1,2х0,5х0,4 м грунта (0,24 куб. м, 0,16 куб. м/час или 0,4 кв. м /ч при глубине 0,4 м) и расфасовать это в 3 мешка по 60...80 кг.

Чтобы осилить всю площадь гаража 16 кв. м и заглубиться на 0,3...0,4 м потребуется около 80 мешков и 40 ч работы с постоянной скоростью. И это только вынуть грунт, положить бетонную плиту может занять не меньше времени. А ещё надо куда-то деть примерно 6,5 т грунта - это 3 загруженных доверху полуторных газели.

Желание залить пол не угасло, но стало больше ясности на пути к цели.

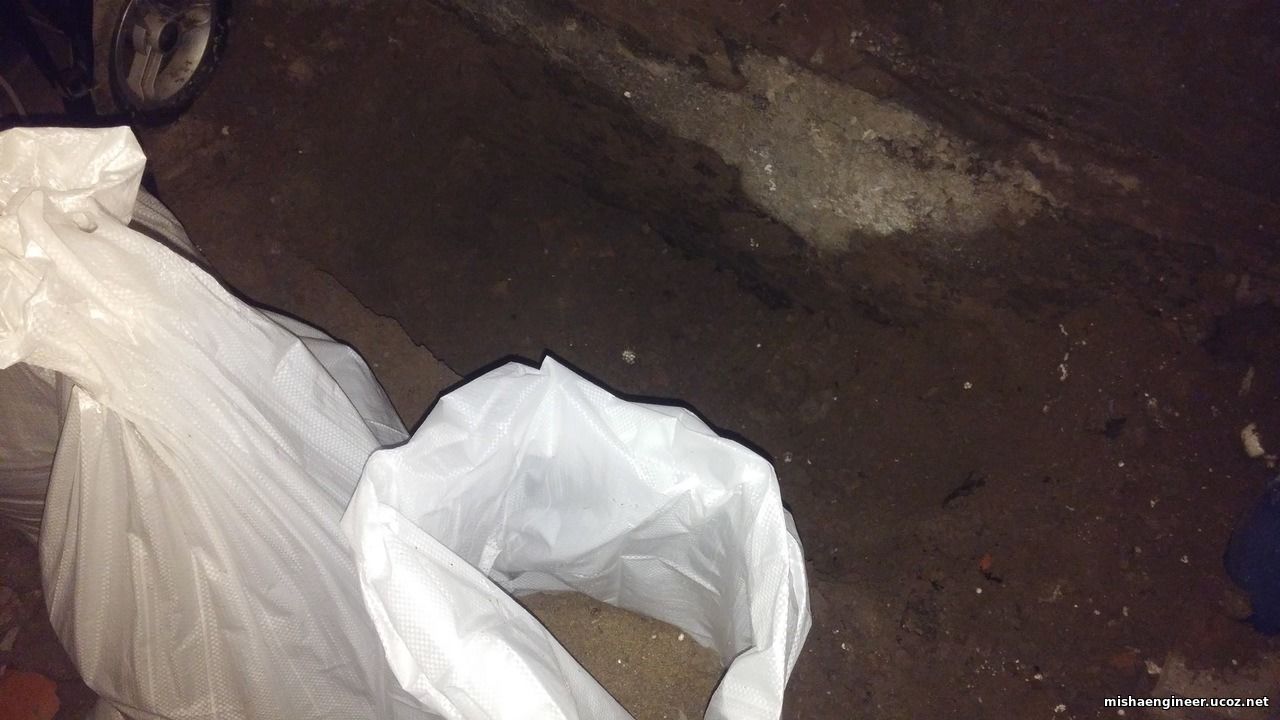

Общий вид ямы

Высота до пола верхнего яруса, если стоять в выкопанной яме - около 190 см

От бумаги до фанеры

Прошёл путь от бумажного шаблона до готового изделия. Задача обеспечить фрезерование отверстия. Для этого был изготовлен бумажный шаблон для изготовления фанерго шаблона.

По умажному шаблону был перенесён контур отверстия при помощи карандаша. Просверлено отверстие для лобзика. И уже лобзиком вырезан в фанере шаблон отверстия.

Затем по фанерному шаблону при помощи фрезера было вырезано нужное отверстие.

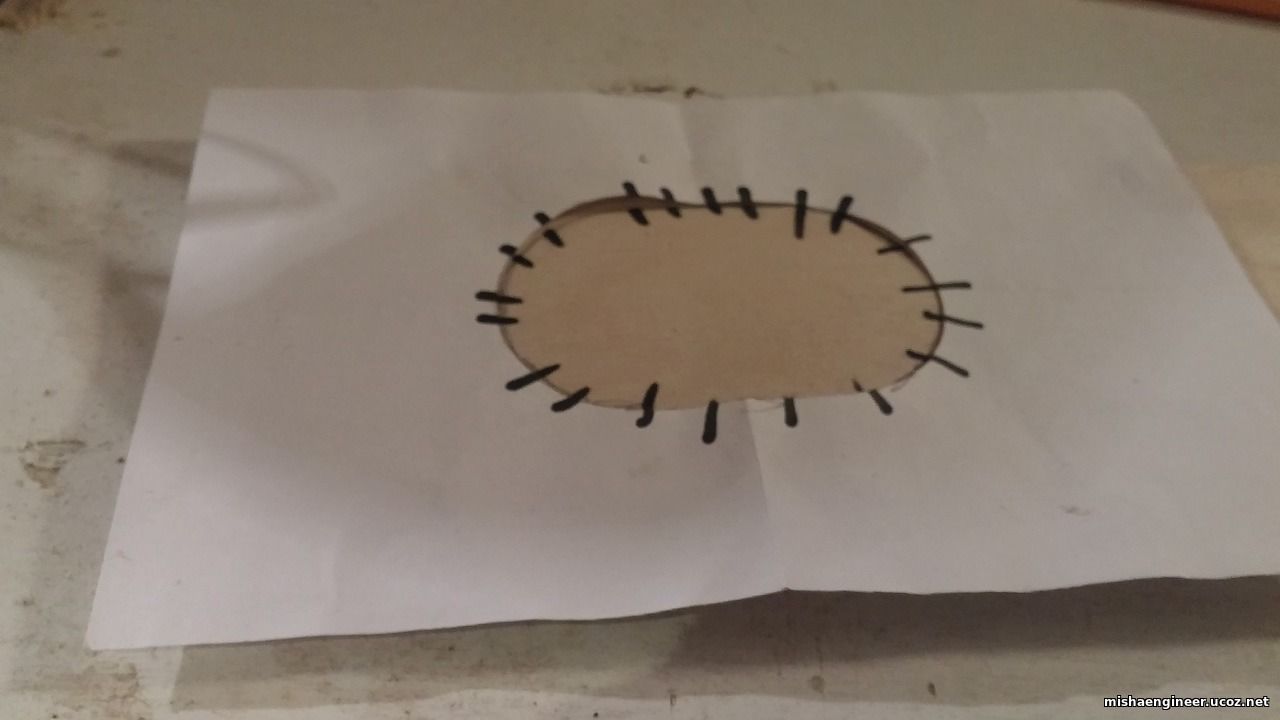

Бумажный шаблон

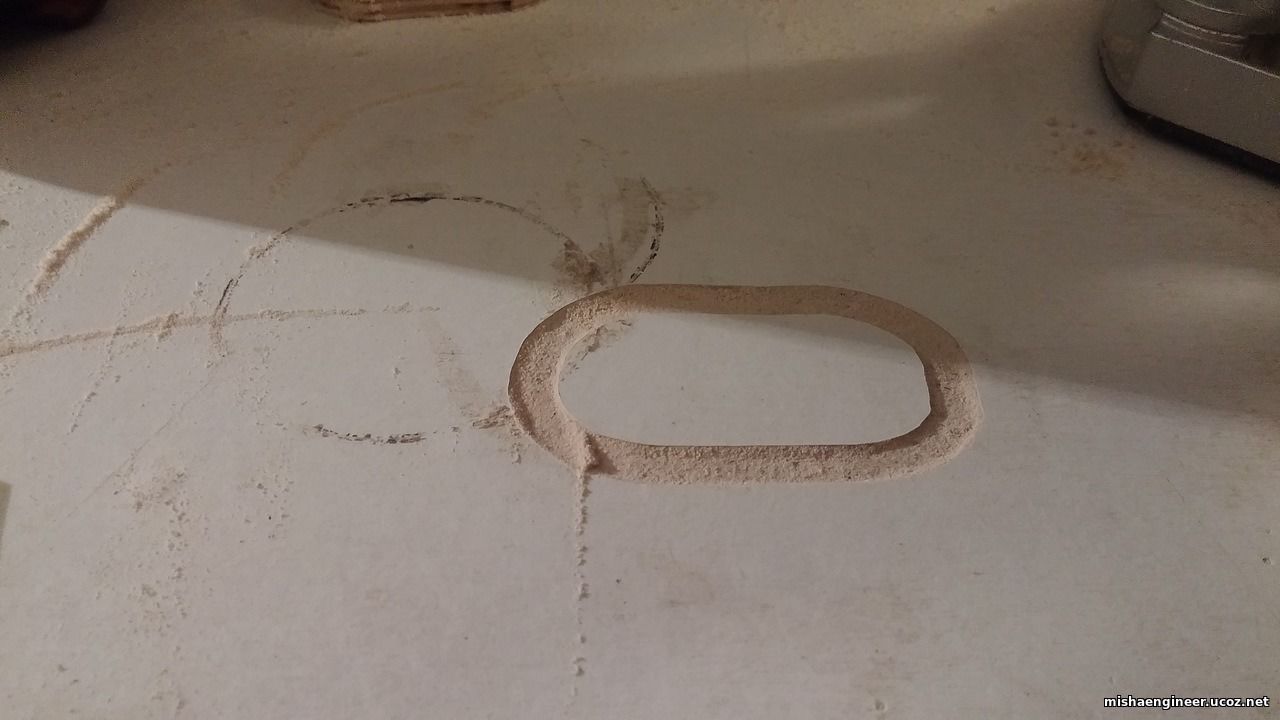

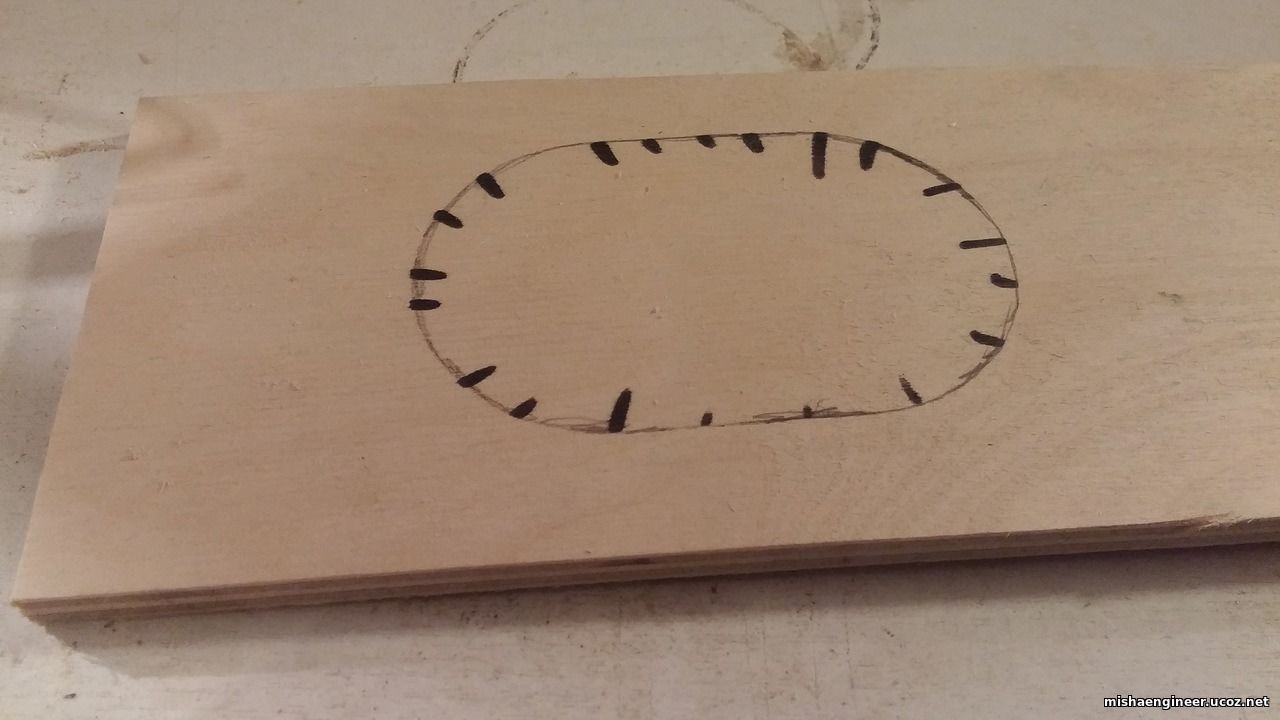

Контур отверстия фанерго шаблона

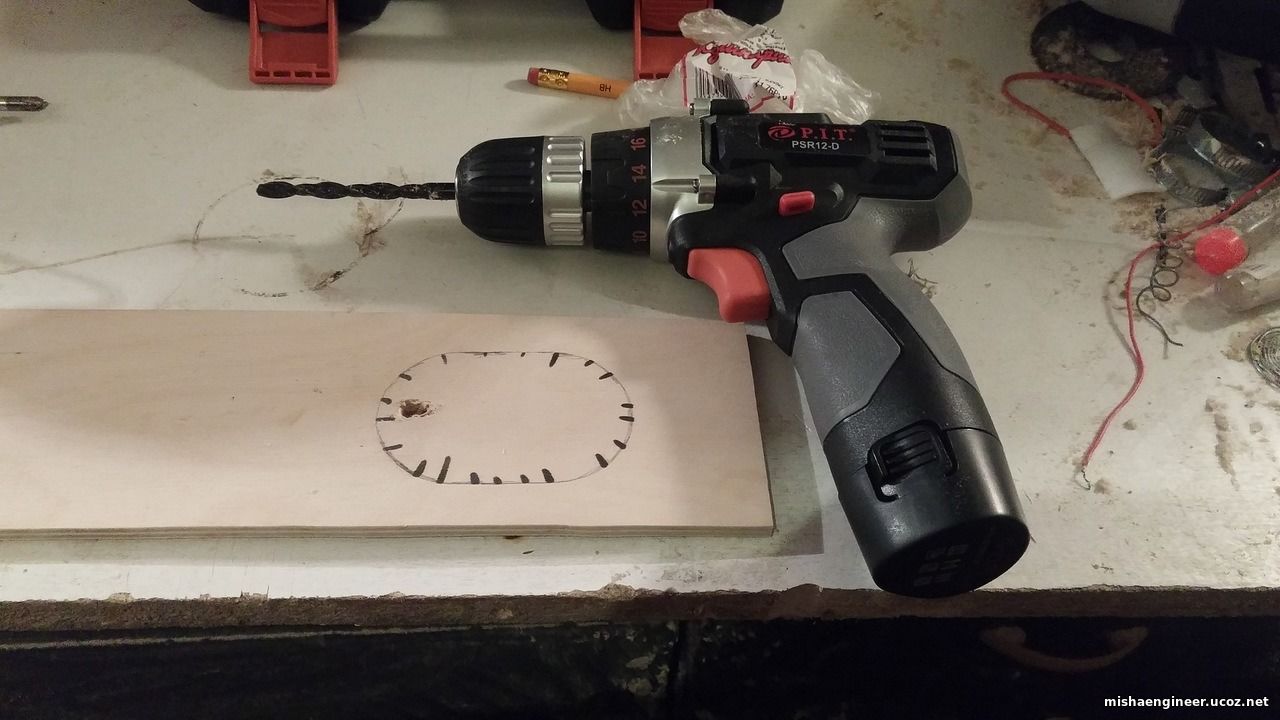

Отверстие под лобзик

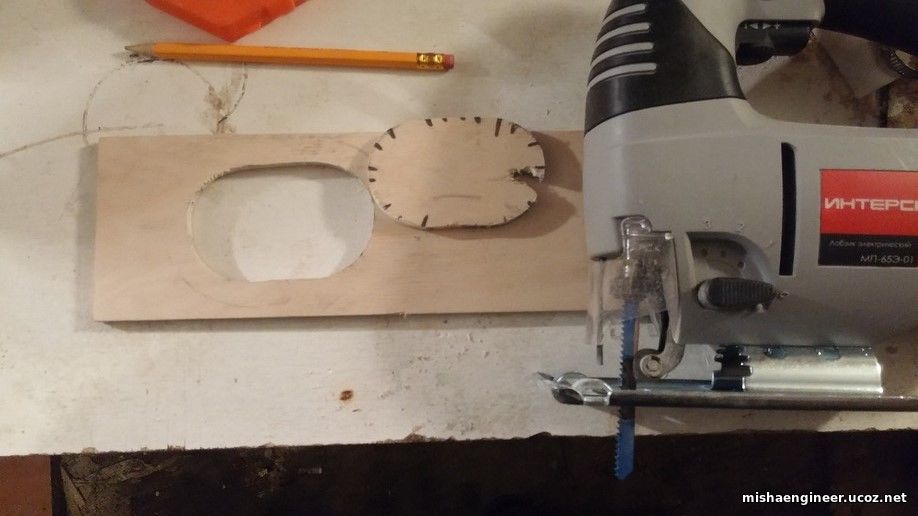

Результат работы лобзиком

Фрезер с фрезой 8 мм и обгорела фреза на 4 мм

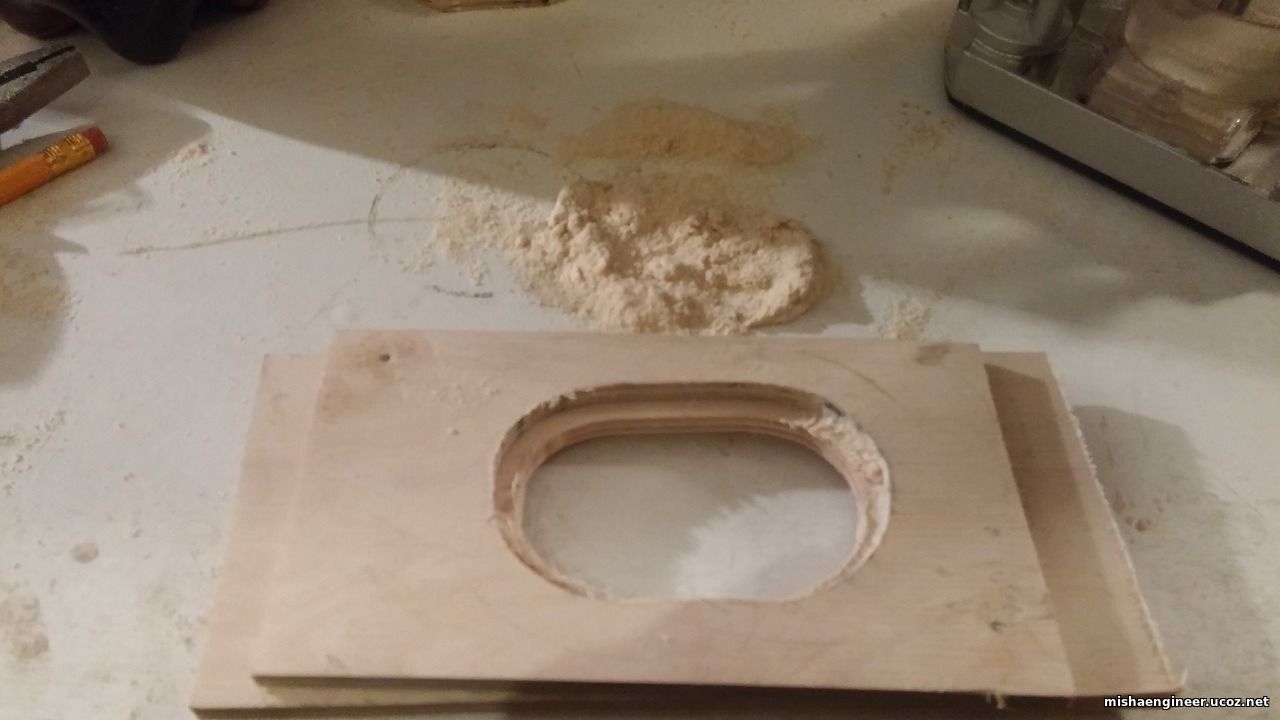

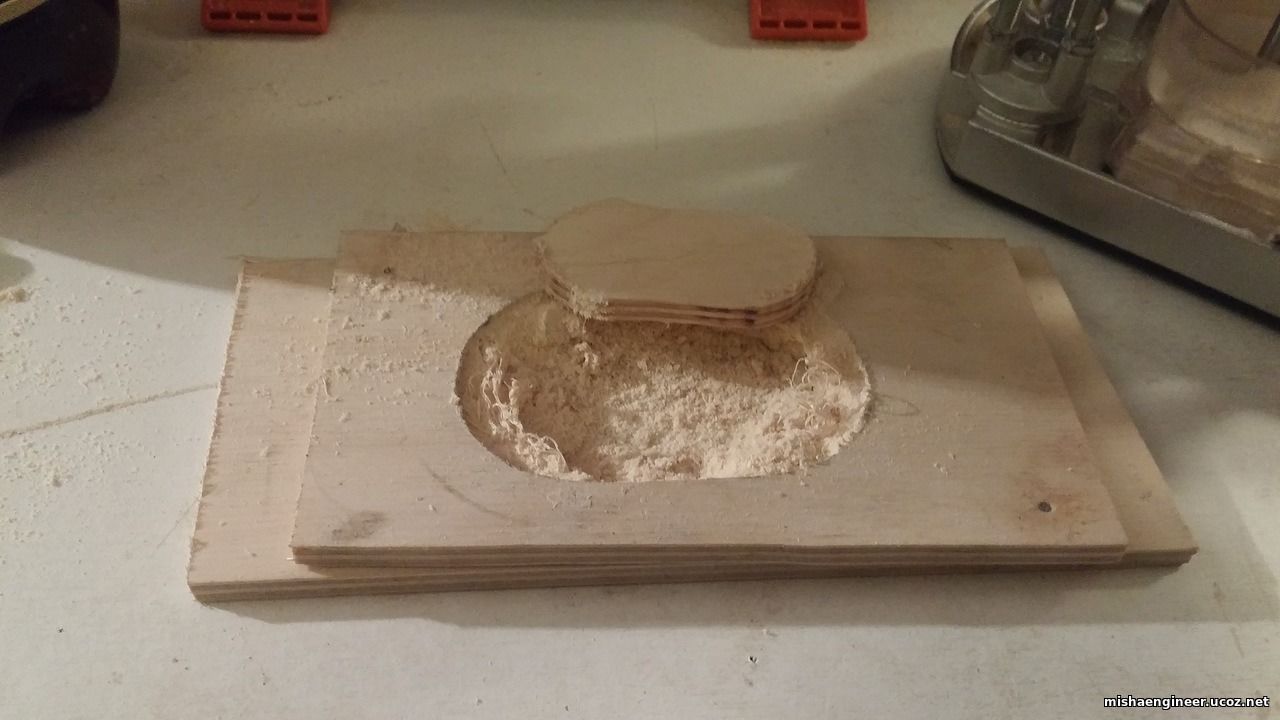

Та-да! Выфрезерованное по шаблону отверстие

Типичный косяк Мишани

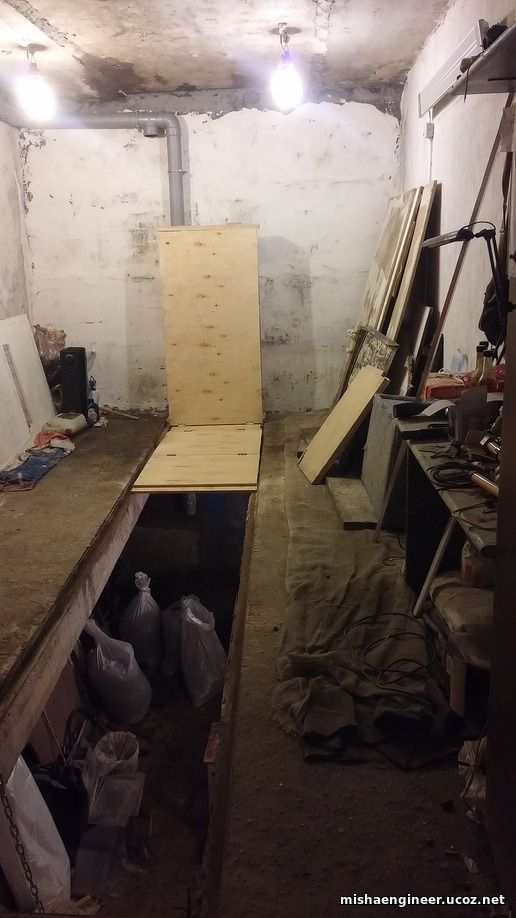

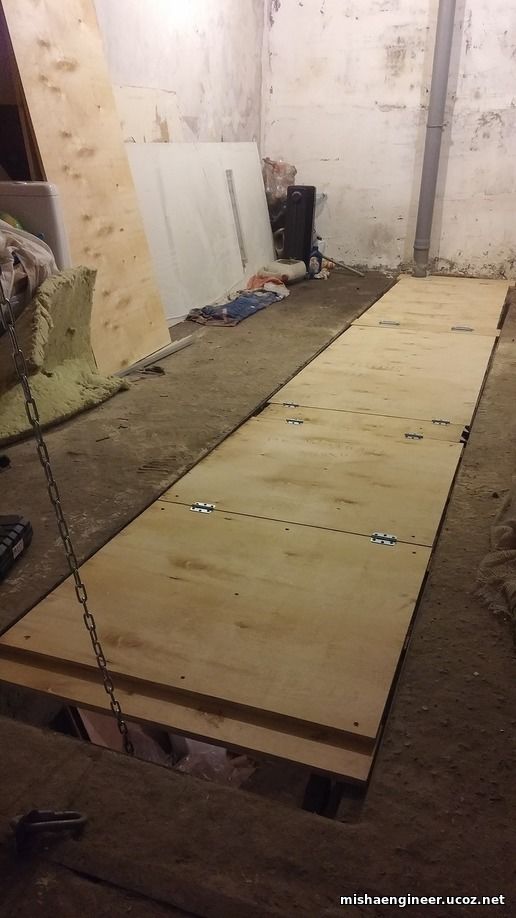

Складной пол

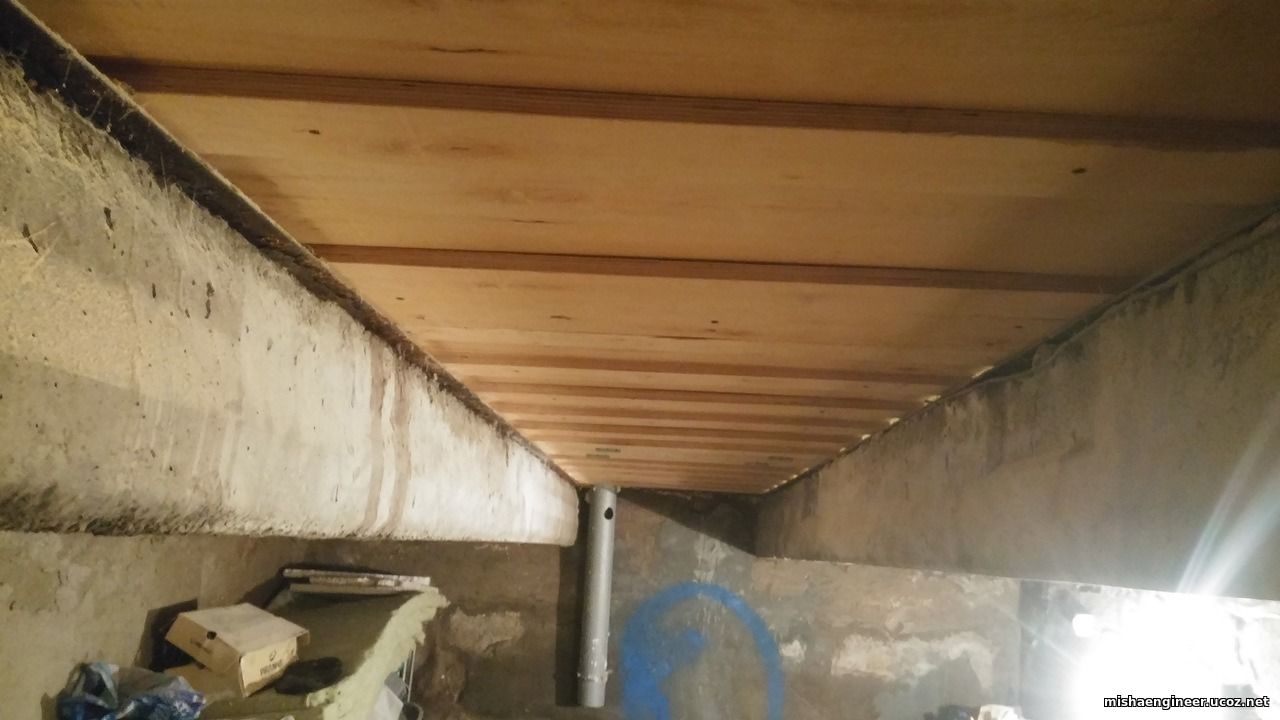

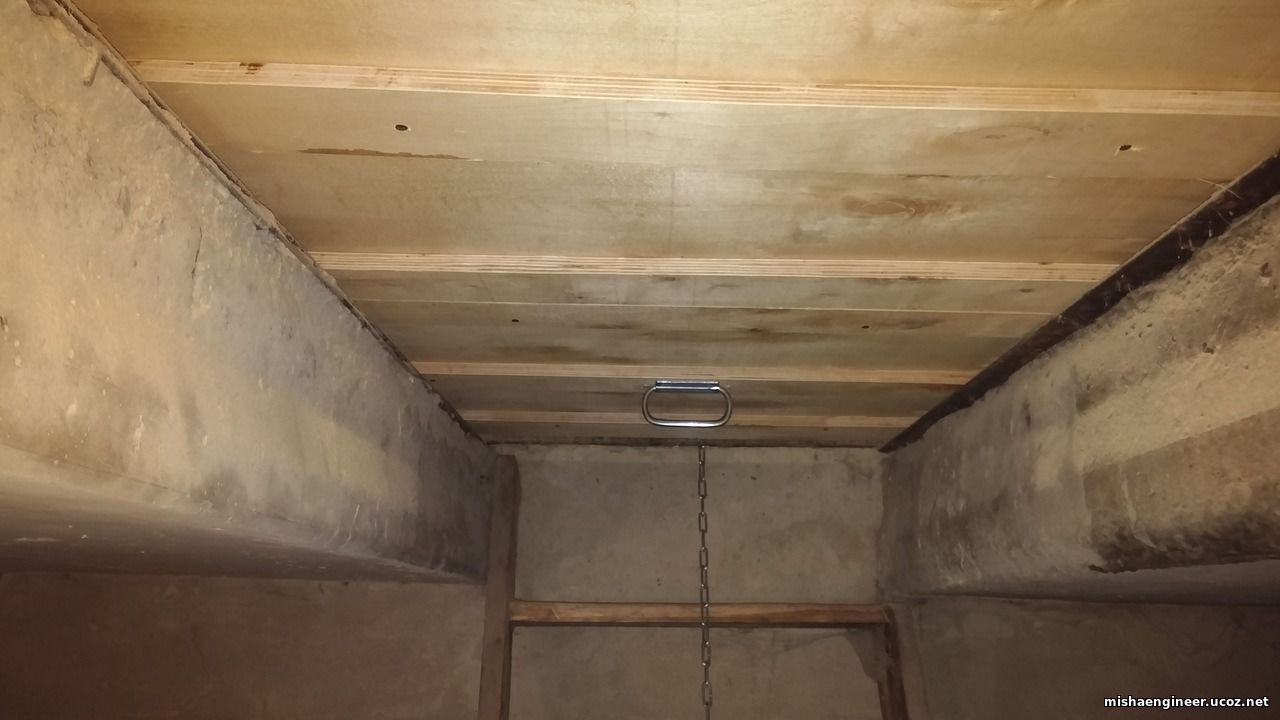

Доделал пол. Теоретически по нему уже можно ходить. Однако, вероятно, его следует ещё усилить.

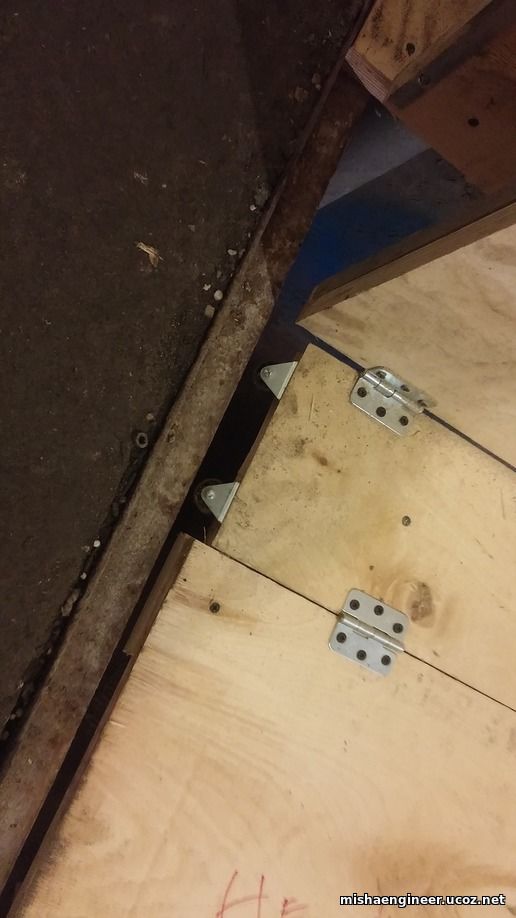

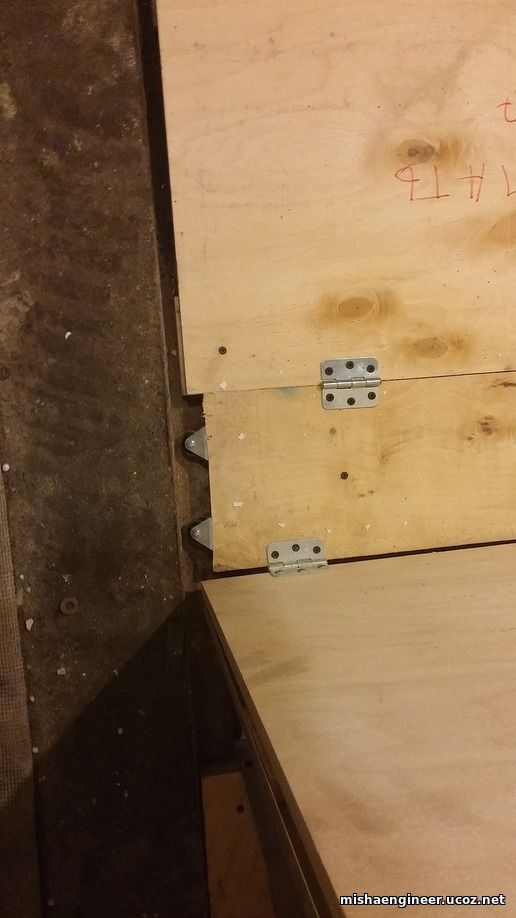

Возникает проблема с трапециевидной в плане формой смотровой ямы. Это не позволяет нормально складывать пол, ведь в начале яма узкая, а в конце широкая, и там где собираются все секции пола получается крайним не на чем держаться и они веся в воздухе. необходимо надставить направляющие. Смотри фото!

Чё получается по деньгам. Немного бух учёта, дабы оголтелый фанатизм не разорил к хренам собачим инженера 1-й категории.

От крупного к мелкому:
